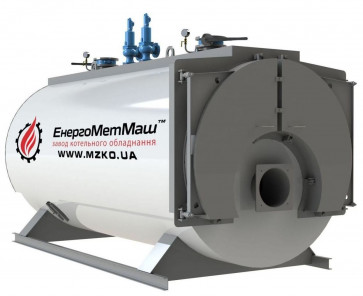

Жаротрубный паровой двухходовой котел "FT-0,3"

Жаротрубный паровой двухходовой котел "FT-0,3" Zoom

ЗАПРОС ОБОРУДОВАНИЯ

Монастырищенский завод котельного оборудования "Энергометмаш" изготавливает паровой котел серии "FT-300", который принадлежит к типу жаротрубных котлов и предназначен для выработки насыщенного пара с абсолютным давлением до 1,3МПа и паропроизводительностью до 300 кг пара в час. Данный котел предназначен для работы на природном и сжиженном газе, а также на жидком топливе.


Наши жаротрубные котлы успешно эксплуатируются не только на предприятиях легкой промышленности, но и на предприятиях где необходимо давление пара более 1,2 МПа(По запросу).


Срок службы паровых котлов серии "FT" более 20 лет, а применение надежных и экономичных комплектующих европейских производителей, которыми Монастырищенский завод котельного оборудования, комплектует паровые котлы серии "FT", позволили добиться надежной и экономной работы данного оборудования.

Описание товара
Подробности

Строение-схема и преимущества жаротрубного котла серии "FT"

Котел "FT" представляет собой генератор насыщенного пара среднего давления с газоплотной жаротрубной конструкцией высокой энергоэффективности. Данный котел запроектирован для эксплуатации в комплекте с реактивным горелочным устройством Cibital Unigas(Италия), которое известно своей надежностью, экономичностью и стабильной работой на долгие годы.

Преимущества:

  • корпус котла с паровой камерой большого размера с теплообменником с большой площадью нагрева для производства высококачественного насыщенного пара;
  • дверки крепятся на петлях к трубной доске, они изолированы изнутри специальным слоем огнеупорного бетона и слоем минеральной ваты высокой плотности на всю нагретую поверхность трубной доски;
  • потери тепла в окружающую среду ограничиваются за счет теплоизоляции корпуса котла слоем минеральной ваты;
  • водный контур можно проверить через лаз в верхней части котла;
  • все детали, работающие под давлением, свариваются квалифицированными сварщиками, имеющими соответствующие разрешительные документы;
  • наши высокоэффективные котлы современной концепции разработаны в соответствии с украинскими и европейскими нормами и директивами для оборудования, работающего под давлением;
  • котлы получили все СЕРТИФИКАТЫ в соответствии с ТЕХНИЧЕСКИМ РЕГЛАМЕНТОМ.

Чертеж и технические характеристики

Модель котла FT 300
Размеры, мм A 1150
B 1300
C 2100
D 900
E 535
Выход пара, Ду, мм A1 Ду 32
Вход питательной воды, Ду, мм A2 Ду 25
Дренаж, Ду, мм A3 Ду 25
Выход дымовых газов, мм A4 Ø 250
Подсоединения горелочного устройства, мм A5 Ø 240
Предохранительные клапана, Ду, мм A6 2 х Ду 40
Верхняя продувка (TDS), мм A7 Ду 20
Датчик уровня ёмкостный A8 1/2"
Датчик уровня кондуктометрический A9 1/2"
Водоуказательные приборы, Ду, мм A10 Ду 20
Люк для осмотра, мм A11 420х320
Паропроизводительность т.п./час 0,3
Давление пара МПа 1,2
КПД* % 91
Аэродинамическое сопротивление                                                   мбар 3,5
Масса кг 1600

*Примечание: Возможно увеличение КПД до 94-95% за счет установки экономайзера

Возможна установка дополнительного оборудования, а именно:

  • экономайзер: теплообменник "вода-дымовые газы", что увеличивает КПД на 3-4%. Его конфигурация и размещение определяются на основе требований Заказчика;
  • модулируемая система питания с насосом и частотным управлением для оптимального регулирования уровня воды в компоновке с экономайзером;
  • горелочное устройство: марка и тип подбираются согласно требованиям Заказчика;
  • второй резервный питательный насос с запорными клапанами;
  • система автоматической продувки(нижней): слив шлама и растворенной соли, осаждаемых на дне;
  • система автоматической продувки(верхней): контроль солесодержимого (TDS), измеряющая уровень растворенных солей в воде;
  • охладитель отбора проб котловой воды;
  • дополнительный датчик минимального уровня воды;
  • система управления котла: на основе ПЛК высокой производительности и цветной сенсорной панели. Интерфейс используется для управления работой котла-горелки-технологического оборудования;
  • конденсатный бак;
  • система подготовки(очищения) воды;
  • атмосферный деаэратор;
  • сепаратор продувки;
  • расширитель продувки;
  • паровой коллектор.
Характеристики

Технические характеристики

Модель котла FT 300
Паропроизводительность т.п./час 0,3
Давление пара МПа 1,2
КПД* % 91
Аэродинамическое сопротивление                                                   мбар 3,5
Масса кг 1600

*Примечание: Возможно увеличение КПД до 94-95% за счет установки экономайзера

Преимущества

Преимущества:

- корпус котла с паровой камерой большого размера с теплообменником с большой площадью нагрева для производства высококачественного насыщенного пара;
- дверки крепятся на петлях к трубной доске, они изолированы изнутри специальным слоем огнеупорного бетона и слоем минеральной ваты высокой плотности на всю нагретую поверхность трубной доски;
- потери тепла в окружающую среду ограничиваются за счет теплоизоляции корпуса котла слоем минеральной ваты;
- водный контур можно проверить через лаз в верхней части котла;
- все детали, работающие под давлением, свариваются квалифицированными сварщиками, имеющими соответствующие разрешительные документы;
- наши высокоэффективные котлы современной концепции разработаны в соответствии с украинскими и европейскими нормами и директивами для оборудования, работающего под давлением;
- котлы получили все СЕРТИФИКАТЫ в соответствии с ТЕХНИЧЕСКИМ РЕГЛАМЕНТОМ.
